一. 工作原理:
计量远程诊断系统是应用于天然气管道传输以及天然气买卖交接领域的软件系统;
该系统的监视和管理对象是在天然气领域应用的标准配置的天然气计量回路;
本系统通过采集、分析处理天然气计量回路的关键运行数据,可以实时的反映计量回路中各个关键仪器仪表的运行状态,从而快速反映出该计量回路计量误差。
本系统通过对各个仪表关键历史数据的分析,获得该仪表的历史运行状态,从而发现仪表计量精度的变化及其趋势,进而主动发出仪表诊断维护建议,降低运营维护成本。
二. 适用场合:
1.国家天然气管道运输干线及支线
2.省市级天然气管道运输管线及门站
三. 成功案例:
1.中国石油西气东输(1,2)期
2.福建计量院
3.浙江宁波LNG
4.乌兹别克斯坦远程诊断系统
5.霍尔果斯远程诊断系统
6.中亚-超声波流量计远程诊断系统
7.西二线武威、金昌天然气分输站、双兰线永登成品油分输站计量远程诊断系统
8.北京天然气管网计量远程诊断系统
9.广东省天然气管网计量远程诊断系统
10.江西省天然气管网计量远程诊断系统
......
四. 系统特色:
本系统的技术实施采用了多种新型技术和数据分析以及数据管理工艺,包括:
1.基于天然气标准计量设备管理工艺的计量仪表运行状态分析诊断技术
2.基于关系型数据库和时序型数据库的数据分析,管理及存储工艺的实现
3.数据报表及报表管理系统
4.基于B/S架构的远程系统平台访问功能
其中仪表状态分析诊断技术及数据分析管理技术的实施采用了多种创新性应用性技术及算法(兼容已经工程验证的Daniel,Elster,Sick,RMG和中核维思诊断算法)。
五. 系统效果图

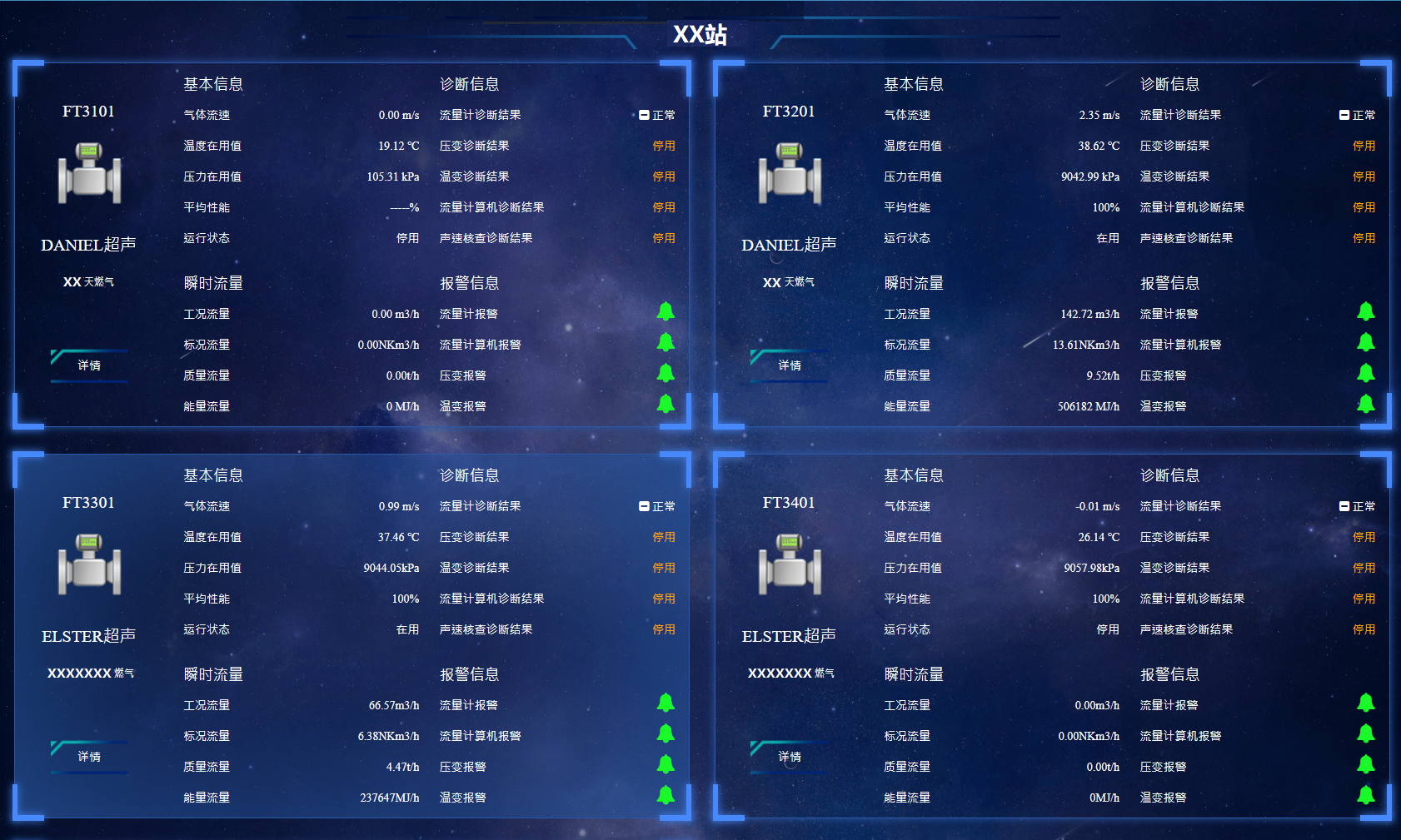

1.场站总览图
此总览图为CBM系统中一重要显示图。它可显示当前站所含的各计量回路的工作状态,各设备的工作状态和报警状态,进行回路核查等。

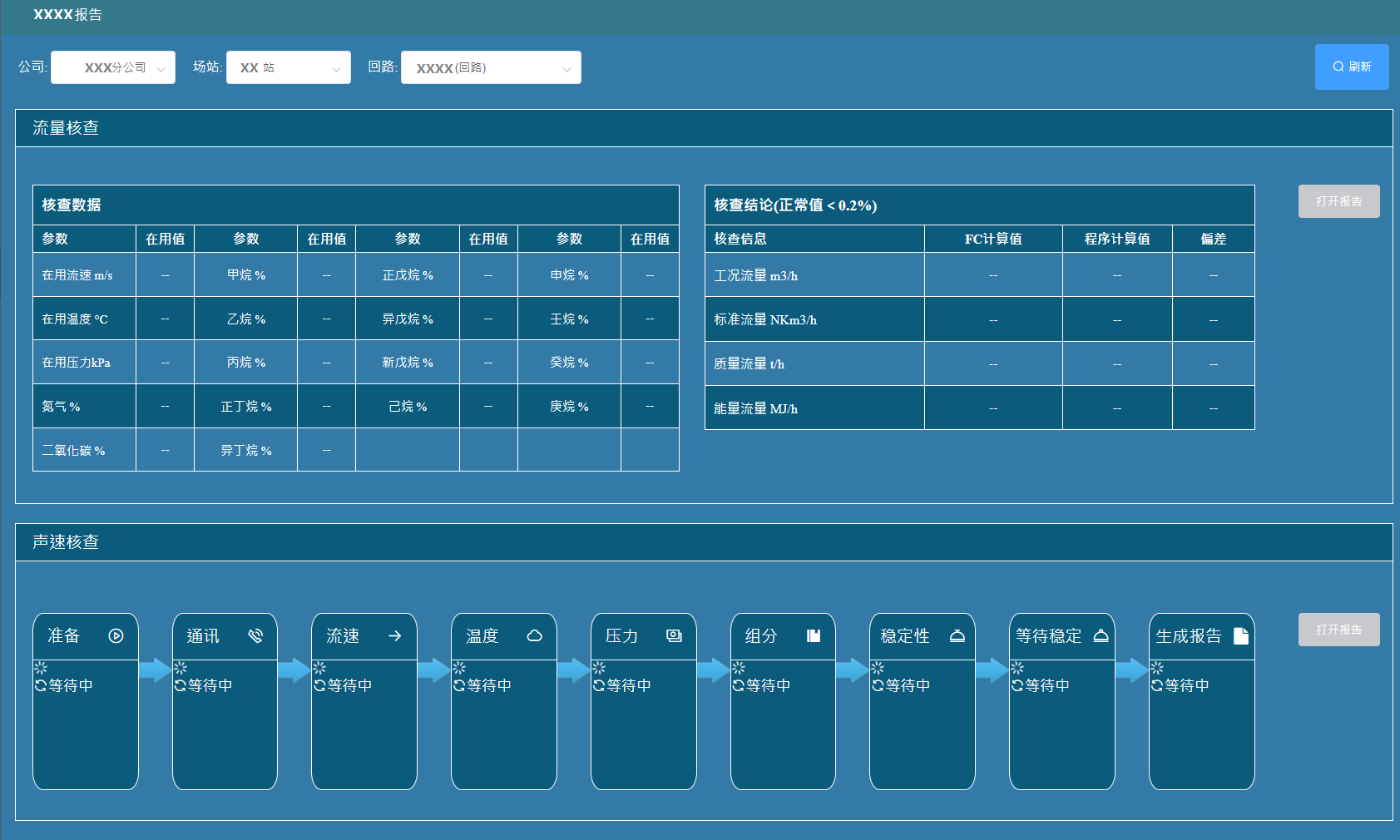

2. 回路核查
远程诊断系统提供了计量回路状态核查功能,这个功能是综合性的、针对整个计量回路的状态核查:包括超声流量计、流量计算机、色谱分析仪、温度变送器、压力变送器、流量计前后直管段状态和天然气整流器状态等。远程诊断系统通过超声流量计智能诊断技术实现流量计回路运行状态诊断、管道脏污诊断和管道及整流器堵塞诊断,并生成计量回路诊断报告。

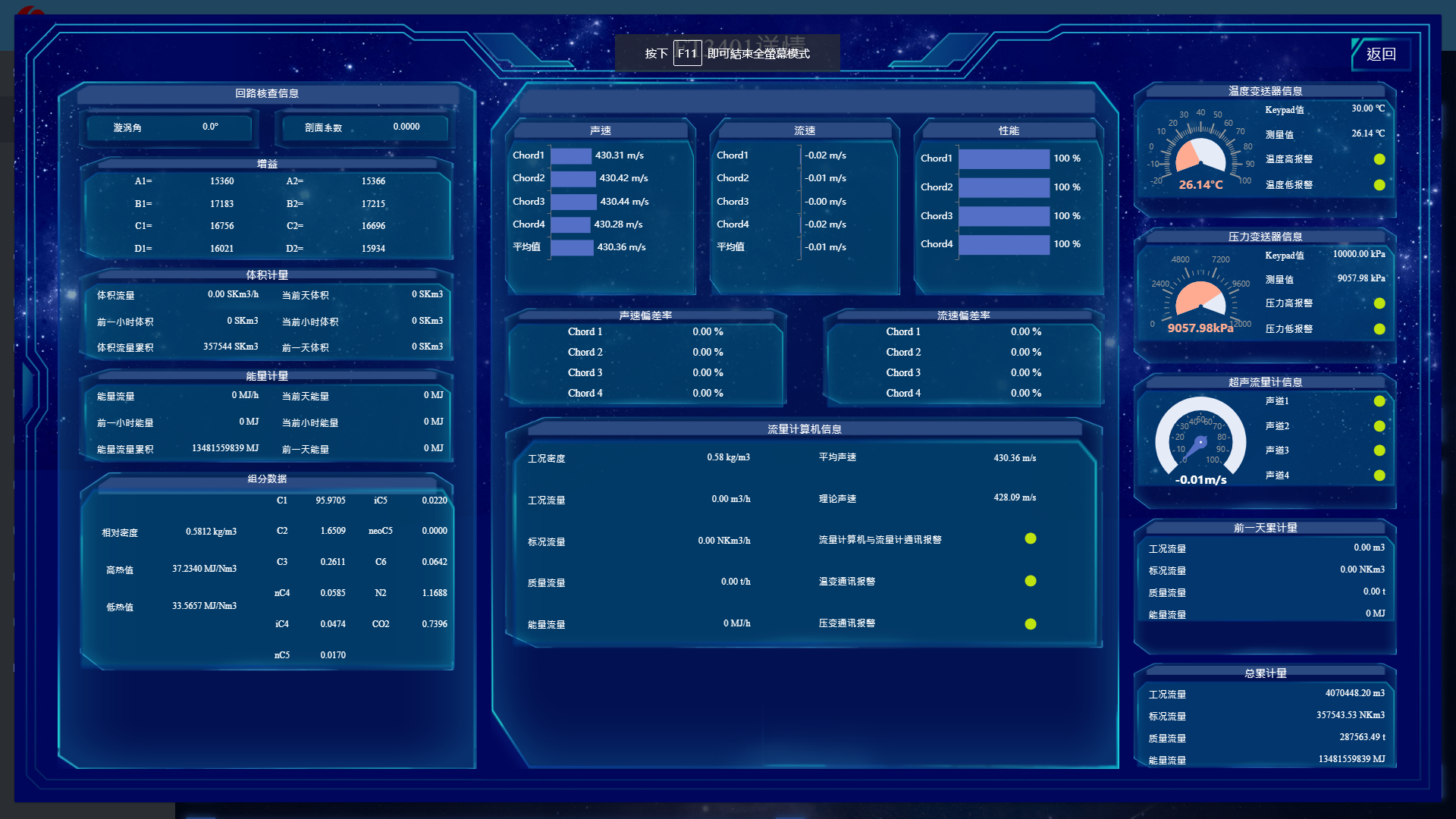

3. 诊断核查功能图
远程诊断系统自动在线采集每个计量场站、每条计量回路的超声流量计、色谱分析仪、温度变送器和压力变送器的各种测量数值,并按照AGA10进行实时的声速计算,用于比较理论声速和实测声速之间的偏差。除此之外,远程诊断系统还按照JJG1030《超声流量计检定规程》的方法每天自动对在用计量回路进行声速检验/流量核查,并将诊断结果生成诊断报告,当出现异常时发出警告。
